，仔细检查每个接线点是否连接正确，是否有松动或遗漏。绝缘电阻测试：使用绝缘电阻测试仪对接线进行绝缘电阻测试，确保接线绝缘良好，无短路或漏电现象。功能测试：在通电前，进行功能测试，确保PLC控制柜能够正常工作，满足设计要求。六、图片展示 以下是一张PLC控制柜接线布局控制柜
的示例...控制柜
；PLC控制柜接线及元器件表示方法 PLC控制柜的接线是一个复杂但有序的过程，涉及到多个元器件的连接和配置。以下将详细介绍PLC控制柜内的常见元器件、它们的工作原理、接线方式技巧、规则及注意事项，以及元器件在电路图中的表示方法。一、PLC控制柜内常见元器件及其工作原理PLC（可编程逻辑控制器）：工作...。
PLC控制柜的设计原理、电装布局、接线图和原理图的核心要点如下：一、设计原理 外部电路接线：控制电动机全压起动，通过交流接触器、指示灯、热继电器、按钮等元件实现控制逻辑。内部电路设计：通过建立I/O映像区，实现输入输出信号的存储和处理，进一步实现控制逻辑。二、电装布局 布局原则：虽未直接提及具体布局；PLC应安装在易于编程、调试和维护的位置。输入输出设备应尽量靠近被控设备，减少信号传输距离和干扰。电源应独立设置，避免与其他设备共用电源，以减少干扰。三、接线图 接线图是PLC控制柜设计的重要文档，用于指导现场接线施工。接线图应遵循以下原则：按图接线：严格按照接线图进行接线，确保接线正确无误。
同时，三级配电箱还遵循“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。二、配电箱接线图 以下是各级配电箱的接线图示例：1. 家庭配电箱接线图 2. 一级配电箱接线图 一级配电箱接线图展示了从变压器引入的三相电源、地线和零线如何接入...；在不同的厂家中，消防泵控制柜的接线可能会存在一定的差异。以一种常见的二用一备消防泵控制柜为例，其接线图如附图所示。这种控制器被专门设计用于二用一备消防泵控制柜的专用电气控制，名称为GYXF3100-3XP，它符合GB16806-2006标准。这款控制器主要用于消防泵控制设备中的逻辑运算、自动远程信号处理...。
模块通到控制柜的2根线，接到消防迫降信号的两个端子上；控制柜输出的两根线，通到消防模块，一般由电梯消防联动继电器控制，当有消防信号时候，两根线就通了。自动迫降需要系统自动设定，或由消防控制室人员操作。电梯在使用的过程中，如果检测到消防开关打开，这时候电梯就近减速平层不开门，返回设定的...。
「知识」配电箱一级、二级、三级定义以及接线图
消防泵控制柜与消防巡检控制柜接线图 如果还有看不明白的地方，可以与我们技术交流沟通，我们专注于智能消防电气控制器领域的，所供应的产品有：消防泵自动巡检控制器、消防泵控制器、双电源控制器、消防泵稳压给水设备控制器、防排烟风机控制器、智能水泵控制器、智能排污控制器等。双电源控制器设备 消防泵...。
接线图如下：模块通到控制柜的2根线，接到消防迫降信号的两个端子上，控制柜输出的两根线，通到消防模块，一般由电梯消防联动继电器控制，当有消防信号时候，两根线就通了。消防电梯迫降系统的工作原理是：利用控制模块常开点来操作电梯，当发生火灾后，常开点闭合，电梯进行迫降指令，破降到首层。而电梯...。

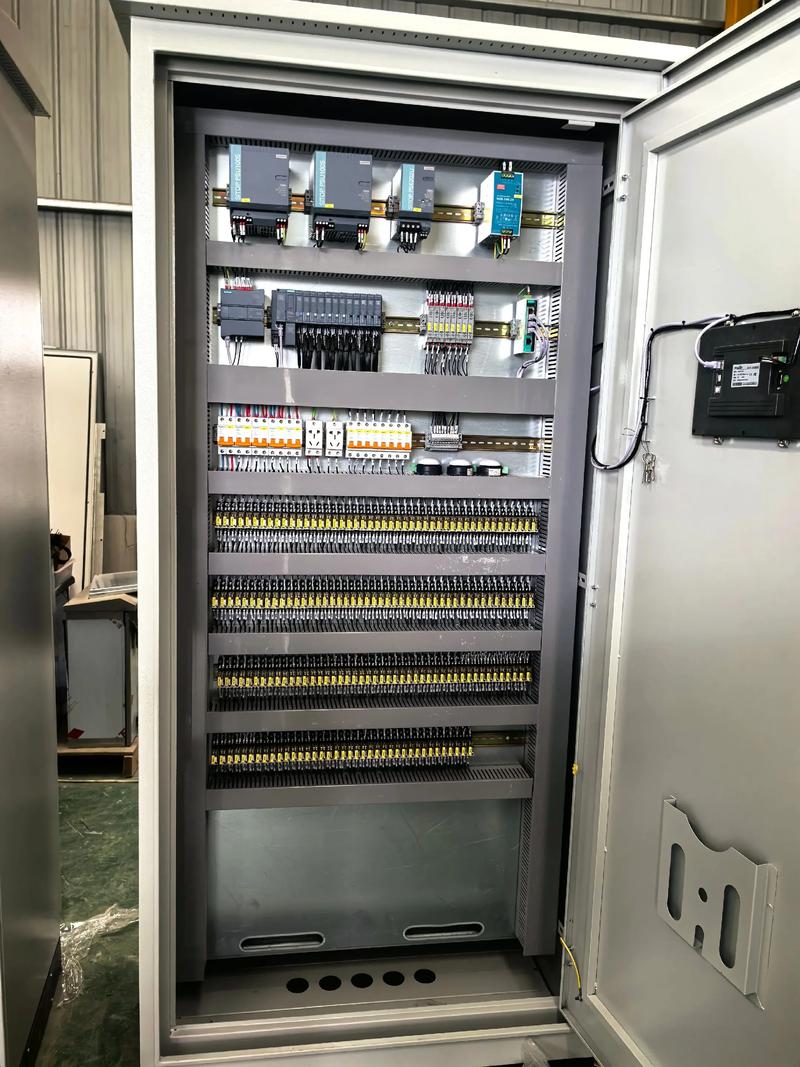

消防水泵控制柜，直接启泵线接线，先将进电端子按照对应的型号全部接好；具体的操作步骤如下：1、将进电端子按照对应的型号全部接好。如下图：2、将输出电源的端子按照对应的型号全部接好。如下图：3、将直接启泵进电线负极接A01端子。4、将直接启泵进电线正极接A02端子。5、将直接启泵输出电线正极接A03端子。6、将直接启泵输出电线负极接A04端子。（操作完毕）。
数字代表所控单台水泵电机功率，单位为KW。控制柜
你所画的原理图就是接线图，你也可以外加些电源进，电机的连接，以及远程控制等端子留出来等先把控制箱设计好，然后把所有用到的元件全部按顺序（走线方便、节约）装到电控箱内，然后画出具体的走线方式即可。同一走向的多根电线可以只画一条线，走到需要的...。
1、一体式水流量表接线图如下图所示 一体式水流量表端子符号说明：①仪表电源：AC220V火线接“L”端子，零线接“N”端子。②输出信号：水流量表为4-20mA信号输出时正极接“I+”端子，负极接“COM1”端子；水流量表为频率信号输出时正极接“P+”端子，负极接“COM2”端子。③报警输出：...。
恒压供水控制柜的原理图和接线图如下所示：1. 恒压供水系统确保在管网中用水量发生变化时，出口压力保持恒定。系统的出口压力值是根据用户需求设定的。传统的恒压供水方法通常依赖于水塔、高水位箱或气压罐等设施。2. 变频恒压供水原理：该系统以管网水压或用户用水流量为设定参数，通过微机控制变频器来...。
变频恒压供水控制柜原理图与接线如图：变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。供水管网的出口压力值是根据用户需求确定的。传统的恒压供水方式是采用水塔、高水位箱、气压罐等设施实现的。【变频恒压供水原理】变频恒压供水系统以管网水压 (或用户用水流量)为设定...。
电气人建议收藏!PLC控制柜设计原理电装布局、接线图和原理图
1、巡检柜与消防主机没有关系，巡检柜旁边就是喷淋泵及消火栓泵控制柜，他是巡检这两个柜子有没有异常，及隔多久让泵启动一下，防止泵生锈，喷淋泵，消火栓泵到到消防主机有直起线，其他没有。自动巡检装置控制功能：完成对消防泵、喷淋泵的低频和喷雾泵低速自运巡检控制，巡检周期24小时，每次巡检单泵巡检...。
2、二用一备消防泵控制柜接线图 二用一备消防泵控制柜专用电气控制：消防泵控制器GYXF3100-3XP，符合GB16806-2006标准设计的一款产品，用于消防泵控制设备中的逻辑运算、自动远程信号处理、接触器驱动、电压电流显示及负载故障保护切换，适用于7.5-315KW的水泵，直接启动、星三角降压启动、软启动控制柜、自...。
3、以下是一个简单的PLC控制柜接线图示例（以电动机全压起动控制为例）：四、原理图 原理图是描述PLC控制柜内部电路工作原理的图纸。在绘制原理图时，应突出以下几点：逻辑清晰：准确表达PLC输入输出信号的逻辑关系，以及控制信号的生成与执行过程。符号规范：采用标准的电气符号和标注，确保原理图的通用性和...。
